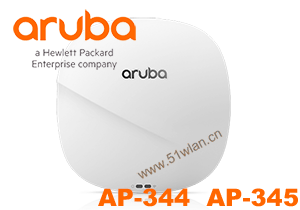

Aruba无线 Aruba AP-344 AP-345 JZ021A,JZ031A

Aruba 340系列ap-344，ap-345接入点为数字工作场所中的移动设备和应用程序提供了最快的 802.11ac 千兆位数据传输速度和优异的用户体验。这些 AP 在设计时采用了集成的 802.3bz 兼容 HPE 智能速率多千兆位以太网端口，用于消除有线瓶颈，提供无与伦比的无线性能和容量。340 系列独有的灵活双 5GHz 体系结构提供了根据需要大幅提升 5GHz 容量的能力, Aruba 340 设计为隔离两个 5GHz 发射器，用于实现更高的性能和真正的双 5GHz 支持。



独特的优点

统一 AP – 采用有控制器或无控制器部署•340 系列 AP 可以部署在基于控制器 (ArubaOS) 或无控制器 (InstantOS) 部署模式下

双射频 4x4 802.11ac 接入点，支持多用户 MIMO（第 2 代）•5GHz 频带下每射频支持最高 2,166 Mbps（采用 4SS/VHT80 或 2SS/VHT160 客户端），2.4GHz 频带下支持最高 800 Mbps（采用 4SS/VHT40 客户端）

•天线极化分集（固定），用于优化 RF 性能

支持可选的双 5GHz 模式，此时 2.4GHz 射频转换为第二个 5GHz 射频•两个 5GHz 射频均提供完整覆盖，实现双倍的性能和容量

•与竞争解决方案不同，340 系列设计为隔离两个 5GHz 发射器以实现更好的性能

•转换过程可以是手动/固定的，也可以是自动/动态（软件控制，在后台）的，基于两个频带中系统范围的容量和负载

HPE 智能速率上行链路以太网端口 (E0)•支持最高 2.5 Gbps，兼容 NBase-T 和 IEEE 802.3bz 以太网

•与 100/1000Base-T 向后兼容

以太网端口之间的无中断 PoE 故障转移

内置低功耗蓝牙 (BLE) 射频•支持 BLE 的移动设备通过同时接收来自多个 Aruba 信标 (Beacon) 的信号实现基于位置的服务

•与 Aruba Asset Tags 配合使用进行资产跟踪

高级蜂窝网共存 (ACC)•减少 3G/4G 手机网络、分布式天线系统和商业小型蜂窝网/微型基站的干扰，从而实现最佳效率

统一通信应用程序服务质量•支持统一通信应用程序的优先级处理和策略实施，包括 Skype for Business 上的加密视频会议、语音、聊天和桌面共享。

AppRF 技术利用深层数据包检测超过 1,500 款企业应用程序或应用程序组，对其进行分类和阻止，以及优先处理或限制其带宽。

一流的 RF 管理•集成 AirMatch 技术，管理 2.4GHz 和 5GHz 频段，主动优化 RF 环境，包括信道宽度、信道选择和发射功率

•自适应射频管理 (ARM) 技术提供时长公平性，确保 AP 免于所有 RF 干扰源的干扰，提供可靠的高性能 WLAN。

频谱分析•能够在部分时间或专门用于无线监视，频谱分析器可远程扫描 2.4GHz 和 5GHz 频段以确定从 HT20 到 VHT160 操作中的 RF 干扰

Aruba 安全核心•设备安全保障：使用可信平台模块 (TPM) 用于安全存储凭据和密钥以及安全引导

•集成无线入侵保护1sup>，提供防范和减少威胁的功能，并消除了对独立 RF 传感器和安全设备的需求

•IP 信誉和安全服务识别，分类并阻止恶意文件、URL 和 IP，针对先进的网络威胁提供全面防护

•使用 SecureJack，用于提供安全的有线以太网通信

智能电源监视 (IPM)•使得 AP 可以持续监视和报告其实际功耗，并可选择根据单元可用的功率自主做出决策来禁用特定功能

•可软件配置按特定顺序禁用功能。对于 340 系列接入点，默认情况下，在 AP 功耗超过可用功率预算时，将首先关闭 USB 接口

选择工作模式

Aruba 340 系列 AP 可让您选择满足您独特管理及部署需求的部署和操作模式：•340 系列 AP 是一款统一 AP，支持基于控制器的和无控制器的部署模式，提供最大限度大的灵活性。

•基于控制器模式 - 与 Aruba 移动控制器一起部署时，Aruba 340 系列 AP 提供了集中配置、数据加密、策略实施和网络服务以及分布式和集中式流量转发。

•无控制器 (Instant) 模式 – 控制器功能在处于 Instant 模式的 AP 集群中虚拟化。随着网络的增长和/或需求变化，Instant 部署可以轻松地迁移到基于控制器的模式。

•用于分支机构部署的远程 AP (RAP) 模式

•用于无线 IDS、非法接入检测和屏障的无线监视器 (AM)1

•专用或混合的频谱分析器 (SA)1，用于识别 RF 干扰源

•安全企业网状网络 (Mesh) 门户或点

对于跨多个站点的大型安装，Aruba Activate 服务可自动完成设备配置、固件升级和产品清单管理，从而大幅缩短部署时间。有了 Aruba Activate，Instant AP 对于任何站点均可即插即用，并在通电时自行配置。



Aruba 340 系列规格

AP-344：外置天线型号

AP-345：内置天线型号



Wi-Fi 射频规格

AP 类型：室内，双射频，5GHz 802.11ac 4x4 MIMO 和 2.4GHz 802.11n 4x4 MIMO•2.4GHz 射频也支持所有 802.11ac 速率（专有扩展）

可软件配置的双射频支持：•双射频模式：5GHz（射频 0）和 2.4GHz（射频 1）

•双 5GHz 模式：较高 5GHz（射频 0）和较低 5GHz（射频 1）

5GHz：•四个空间流单用户 (SU) MIMO，可对单个 4SS VHT80 或 2SS VHT160 客户端设备实现最高 1,733 Mbps 无线数据速率

•四个空间流多用户 (MU) MIMO，可对最多四个支持 1SS 或最多两个支持 2SS 的 MU-MIMO 客户端设备同时实现最高 1,733 Mbps 无线数据速率

•使用 1024-QAM 调制时，峰值数据速率增加到 2,166 Mbps（专有扩展）

2.4GHz：•四个空间流单用户 (SU) MIMO，对于单个 4x4 HT40 客户端设备最高 600 Mbps 无线数据速率，对于单个 4SS VHT40 设备最高 800 Mbps（专有扩展）

每个射频最多支持 256 个关联的客户端设备，每个射频最多 16 个 BSSID

支持的频段（适用各国家/地区特定的限制）：•2.400 到 2.4835GHz

•5.150 到 5.250GHz2

•5.250 到 5.350GHz2

•5.470 到 5.725GHz3

•5.725 到 5.850GHz3

可用信道：取决于配置的监管区域

动态频率选择 (DFS) 优化了对可用 RF 频谱的使用

支持的射频技术：•802.11b：直接序列扩展频谱 (DSSS)

•802.11a/g/n/ac：正交频分复用 (OFDM)

支持的调制类型：•802.11b：BPSK，QPSK，CCK

•802.11a/g/n/ac：BPSK，QPSK，16-QAM，64-QAM，256-QAM，1024-QAM（专有扩展）

发射功率：可以按 0.5 dBm 的增量配置

最大（聚集、提供总量）发射功率（受本地法规要求限制）：•2.4GHz 频段：+24 dBm（每链 +18 dBm）4

•5GHz 频段：+24 dBm（每链 18 dBm）4

•注意：引导发射功率不包括天线增益。总 (EIRP) 发射功率包括了天线增益。



高级无线网共存 (ACC) 可将手机网络的干扰影响降到最低

最大比率合并 (MRC) 可提高接收装置性能

循环延时/循环移位分集 (CDD/CSD)，用于改善下行链路 RF 性能

针对 20MHz、40MHz、80MHz 和 160MHz 信道的短保护间隔

空时分组编码 (STBC)，用于提升范围和改进接收

低密度奇偶校验 (LDPC)，实现高效率纠错和提升吞吐量

传输波束成型 (TxBF)，用于提升信号的可靠性和范围

支持的数据速率 (Mbps)：• 802.11b： 1, 2, 5.5, 11

•802.11a/g： 6, 9, 12, 18, 24, 36, 48, 54

•802.11n：6.5 到 600（MCS0 到 MCS31）

•802.11ac:6.5 到 1,733（MCS0 到 MCS9，对于 VHT20/40/80 NSS = 1 到 4，对于 VHT160 NSS = 1 到 2）

•802.11ac:1,950 和 2,166（MCS10 和 MCS11，对于 VHT20/40/80 NSS = 1 到 4，对于 VHT160 NSS = 1 到 2）5

•802.11n 高吞吐量 (HT) 支持：HT20/40

•802.11ac 超高吞吐量 (VHT) 支持：VHT20/40/80/160

•802.11n/ac 数据包聚合：A-MPDU，A-MSDU



WI-FI 天线

AP-344：外置天线型号。两组四个 RP-SMA 天线连接器：•主：A0 – A3，分别在各个关联的射频上连接到链 0 至链 3•AP 处于双射频模式时：双频段接口，双工信号往返于射频 0（完整 5GHz）和射频 1 (2.4GHz)

•AP 处于双 5GHz 模式时：来自射频 0 的 5GHz 接口（较高 5GHz）

•辅助：B0 – B3，分别连接到链 0 到链 3•AP 处于双射频模式时：不使用

•AP 处于双 5GHz 模式时：来自射频 1 的 5GHz 接口（较低 5GHz）

•射频与外部连接器之间的总内部损耗：•AP 处于双射频模式时：对于 5GHz 为 2.0 dB，对于 2.4GHz 为 2.0 dB

•AP 处于双 5GHz 模式时：对于较高 5GHz 为 2.0 dB，对于较低 5GHz 为 1.7 dB

AP-345：内置天线型号。总共八根内置全向下倾天线•射频 1：四根横向极化双频段全向下倾天线，用于 4×4 MIMO，每根天线的峰值天线增益 5.8dBi (2.4GHz) 和 5.6dBi (5GHz)。•AP 处于双射频模式时：仅用于 2.4GHz

•AP 处于双 5GHz 模式时：仅用于较低 5GHz

•射频 0：四根横向极化 5GHz 全向下倾天线，用于 4×4 MIMO，最大天线增益为每天线 5.5 dBi•AP 处于双射频模式时：仅用于完整 5GHz

•AP 处于双 5GHz 模式时：仅用于较高 5GHz

•所有内置天线为 AP 的水平吊顶方向优化。实现最大增益的下倾角约为 30 度。

•组合所有天线每射频的模式，平均（有效）模式的峰值增益为：•射频 1：2.4GHz 中 3.1 dBi，5GHz 中 2.2 dBi。

•射频 0：5GHz 下 2.7 dBi。



其他接口

一个 HPE 智能速率端口（RJ-45，最大协商速度 2.5 Gbps）•自动感知链路速度 (100/1000/2500BASE-T) 和 MDI/MDX

•2.5 Gbps 速度，符合 NBase-T 和 802.3bz 规格

•PoE-PD：48Vdc（标称）802.3at PoE

一个 10/100/1000BASE-T 以太网网络接口 (RJ-45)•自动感知链路速度和 MDI/MDX

•PoE-PD：48Vdc（标称）802.3at PoE

网络端口之间的链路聚合 (LACP) 支持，用于提供冗余和提升容量

DC 电源接口，接受 1.35/3.5 毫米中间极性圆形插头，9.5 毫米长度

USB 2.0 主机接口（类型 A 连接器）

低功耗蓝牙 (BLE) 射频•最高 4 dBm 传输功率（第 2 类）和 -91dBm 接收敏感度

•集成垂直极化全向天线，大约 30 度下倾，峰值增益为 4.9 dBi (AP-345) 或 3.1 dBi (AP-344)

指示器（三色 LED）：针对系统和射频状态

复位按钮：恢复出厂设置，LED 模式控制（普通/关闭）

串行控制台接口（专有，μUSB 物理插座）

Kensington 安全插槽
